Eversorb TPU 用光稳定剂－透明 TPU 膜抗黄变解决方案
3 Aug, 2026
Eversorb® TPU 用光稳定剂
透明 TPU 膜的颜值保卫战，从「不黄变」出发
一剂到位，全面抗黄变 — 兼顾透明度、耐光、耐热与酚黄兼容性
值得留意的是，即使透明 TPU 膜多半隐藏于复合制品内部，只要膜材本身带有色相或逐渐黄变，仍会使浅色、白色制品产生色偏 —— 如同在白纸上覆盖一层微黄的透明胶片，即使胶片本身仍属透明，整张纸看起来也会失去原本的洁白，直接影响外观质感与产品价值。
三大黄变挑战：光、热、酚的夹击
相较于一般有色材料，透明 TPU 膜对色彩变化更为敏感，即使极轻微的黄化也容易被肉眼察觉。除了紫外线照射造成的光黄变外，高温加工可能导致热黄变；而鞋材与纺织产业在包装、运输或仓储过程中，还可能因酚类抗氧化剂挥发物产生酚黄变（Phenolic Yellowing）。如何兼顾低初始色相，同时有效控制光、热、酚三重黄变，已成为高质量 TPU 透明膜不可忽视的课题。
|
✳ 光黄变
紫外线（UV）照射引起材料劣化，长期户外曝晒导致黄化，是最常见的黄变来源。 |
✺ 热黄变
高温加工（如射出成型）或高温使用环境中，热氧化反应造成的黄化变色。 |
✤ 酚黄变
包装、运输、仓储过程中，酚类抗氧化剂挥发物与材料反应产生的黄变。 |
传统配方的两难：顾此失彼的管理难题
市场上常用的耐黄变配方，多以光稳定剂（Light Stabilizer）与抗氧化剂（Antioxidant）作为主要解决方案，用以提升 TPU 透明膜的耐光、耐热性能。然而，安定剂的选用需兼顾配方整体兼容性；若自行搭配多种助剂，不仅增加配方设计、原料与库存管理的复杂度，不同助剂间也可能产生交互影响，降低整体防护效果，甚至使材料在酚黄变测试中的表现变差。如何在兼顾耐光、耐热黄变性能的同时，避免对酚黄变性能造成负面影响，并降低配方设计复杂性，已成为透明 TPU 膜开发的首要任务。
创新方案：永光化学 Eversorb® TPU 用光稳定剂 — 一剂到位的全效解决方案

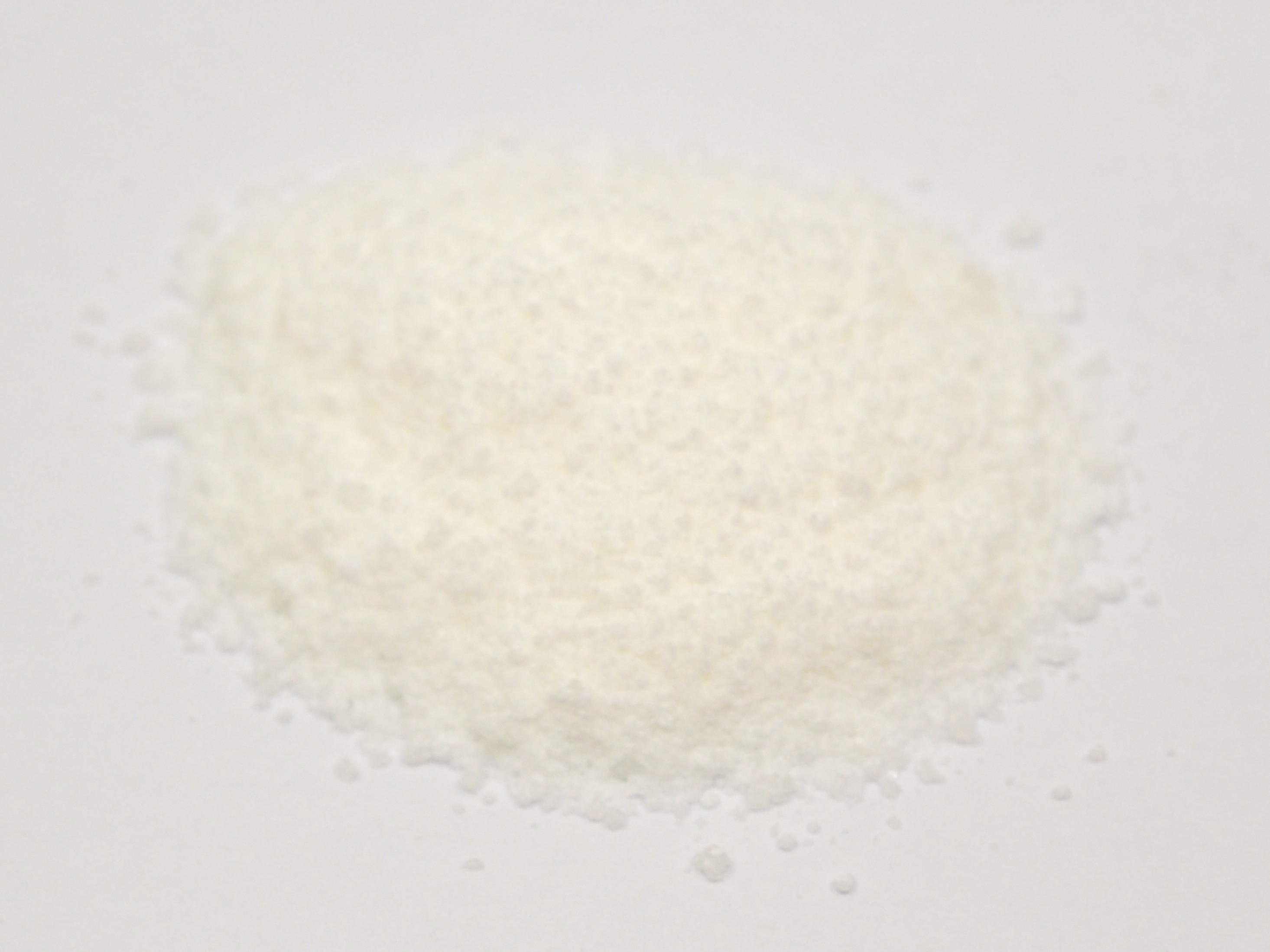

市售品（淡黄色粉末）
|

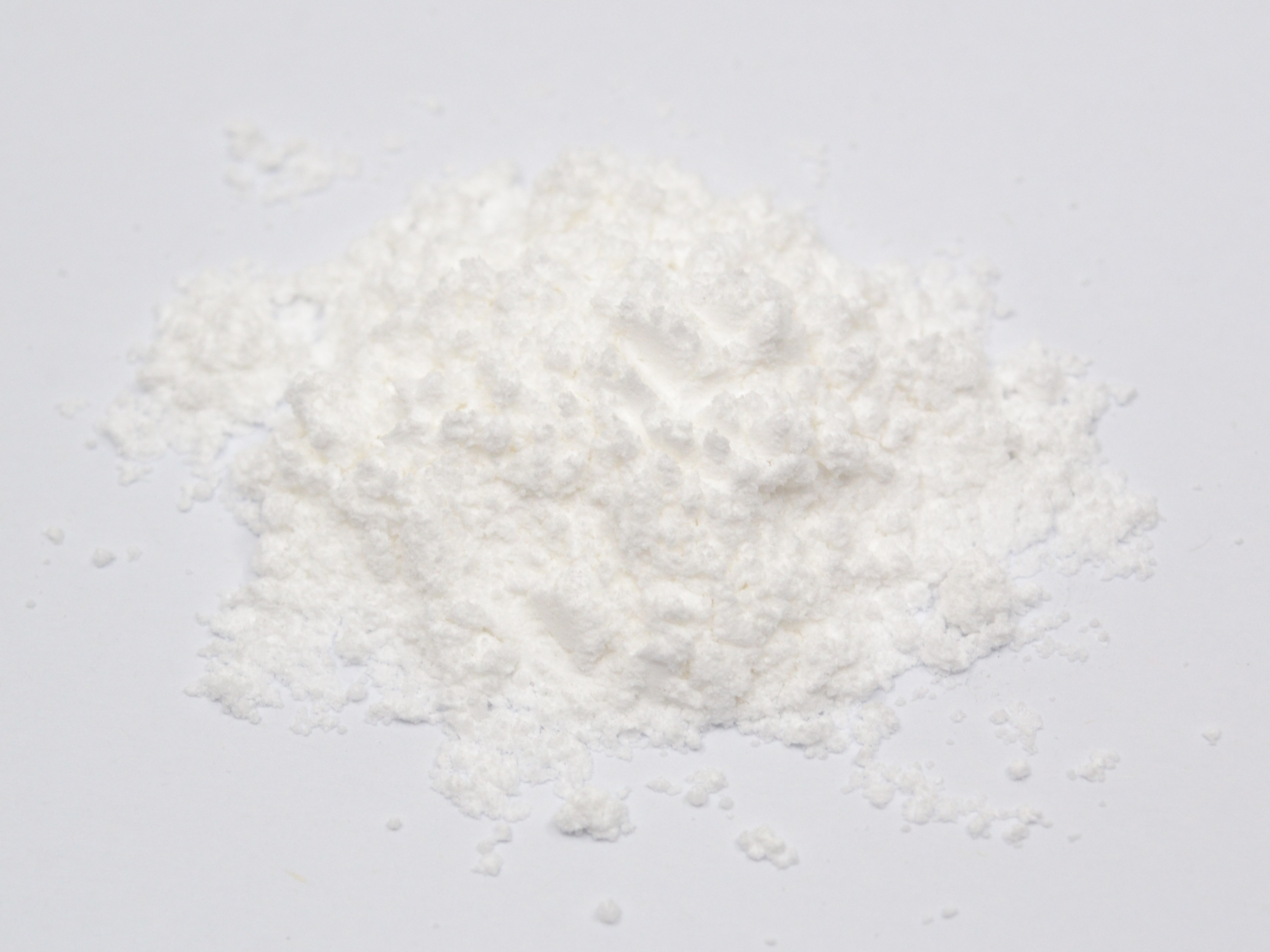

Eversorb®（白色粉末）
|
| 全效防护不踩雷 显著提升耐光与耐热黄变性能，且不会导致酚黄测试恶化 | 一剂到位极简化 取代过去繁琐的多助剂搭配，大幅简化配方设计流程 | 降低隐形风险 有效规避不同助剂间的交互影响与兼容性风险 |
数据会说话：四大关键测试结果
以下测试皆以聚酯透明无色 TPU（厚度 2mm）为基材，采高温射出成型（温度 190–210°C），并以「未添加」及「市售同类型助剂（添加量 0.6%）」作为对照组。
| 比较项目 | 未添加（对照组） | 市售品_0.6% | Eversorb® TPU 用光稳定剂_0.6% |
|---|---|---|---|
| 添加剂外观 | — | 淡黄色粉末 | 白色粉末 |
| 初始色相 YI | 1.3 | 3.8 | 1.5 |
| 耐候黄变 ΔE（QUV 340nm，24hr） | 22.7 | 2.3 | 1.5 |
| 耐候 Grey Scale | 1 级 | 3.5 级 | 4 级 |
| 耐热黄变 ΔE（130°C，2hr） | 5.1 | 1.5 | 1.5 |
| 耐热 Grey Scale | 2.5 级 | 4 级 | 4 级（相当） |
| 酚黄变 ΔE（ISO 105-X18） | 0.5 | 2.2 | 0.7 |
| 酚黄 Grey Scale | 4.5 级 | 3.5 级 | 4.5 级 |
※ Grey Scale（灰色评级）：1–5 级，5 级为最佳（几乎无明显褪色／黄变）。
|

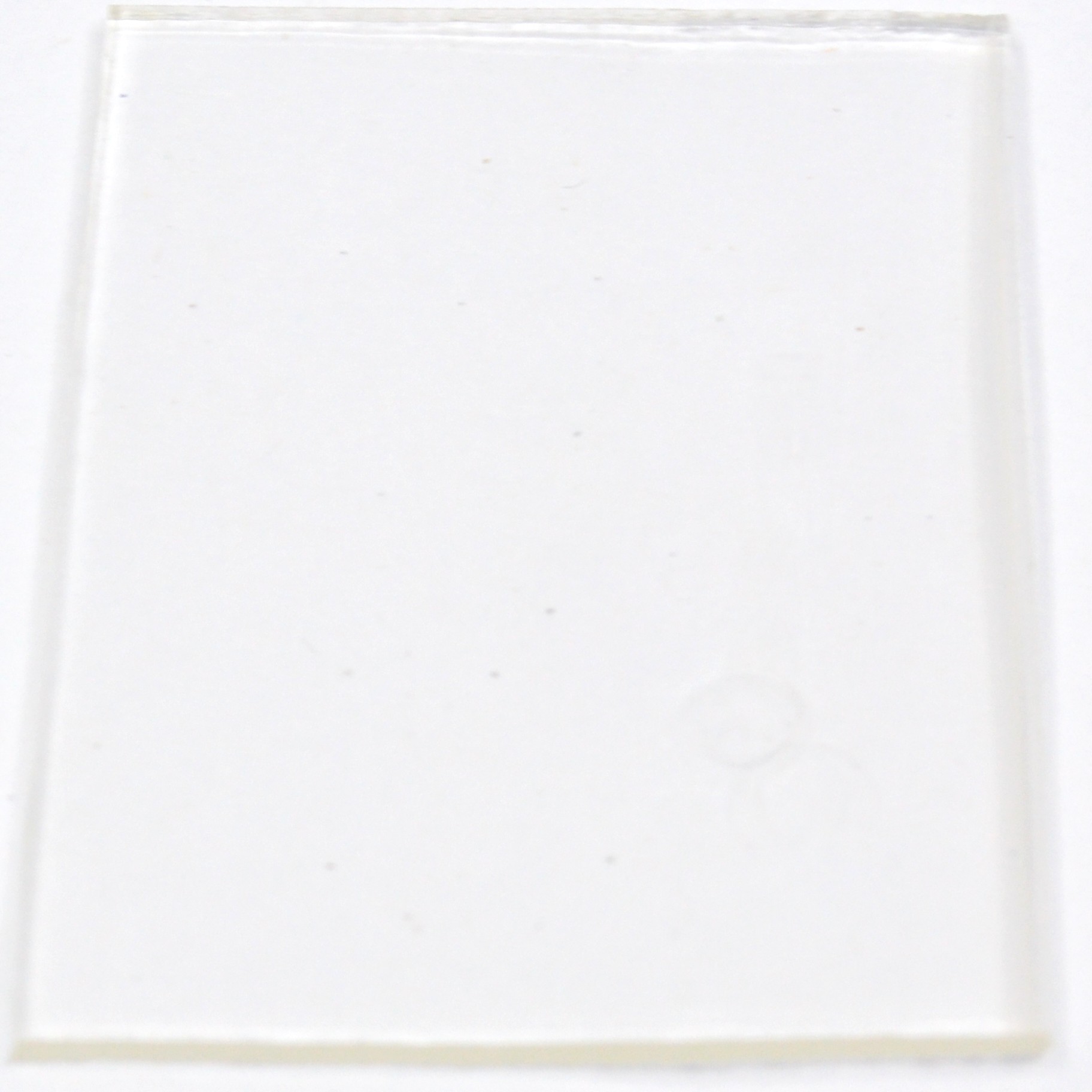

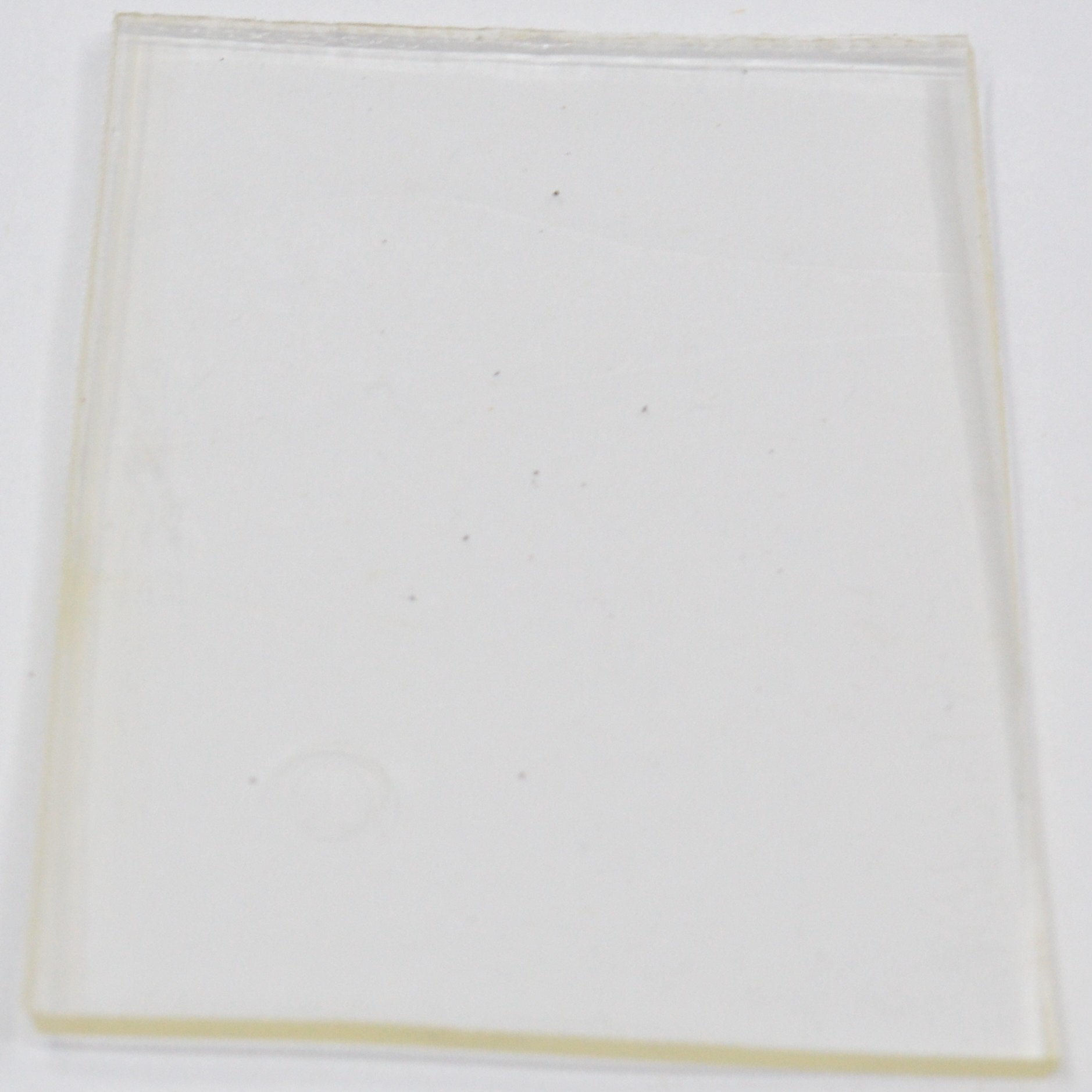

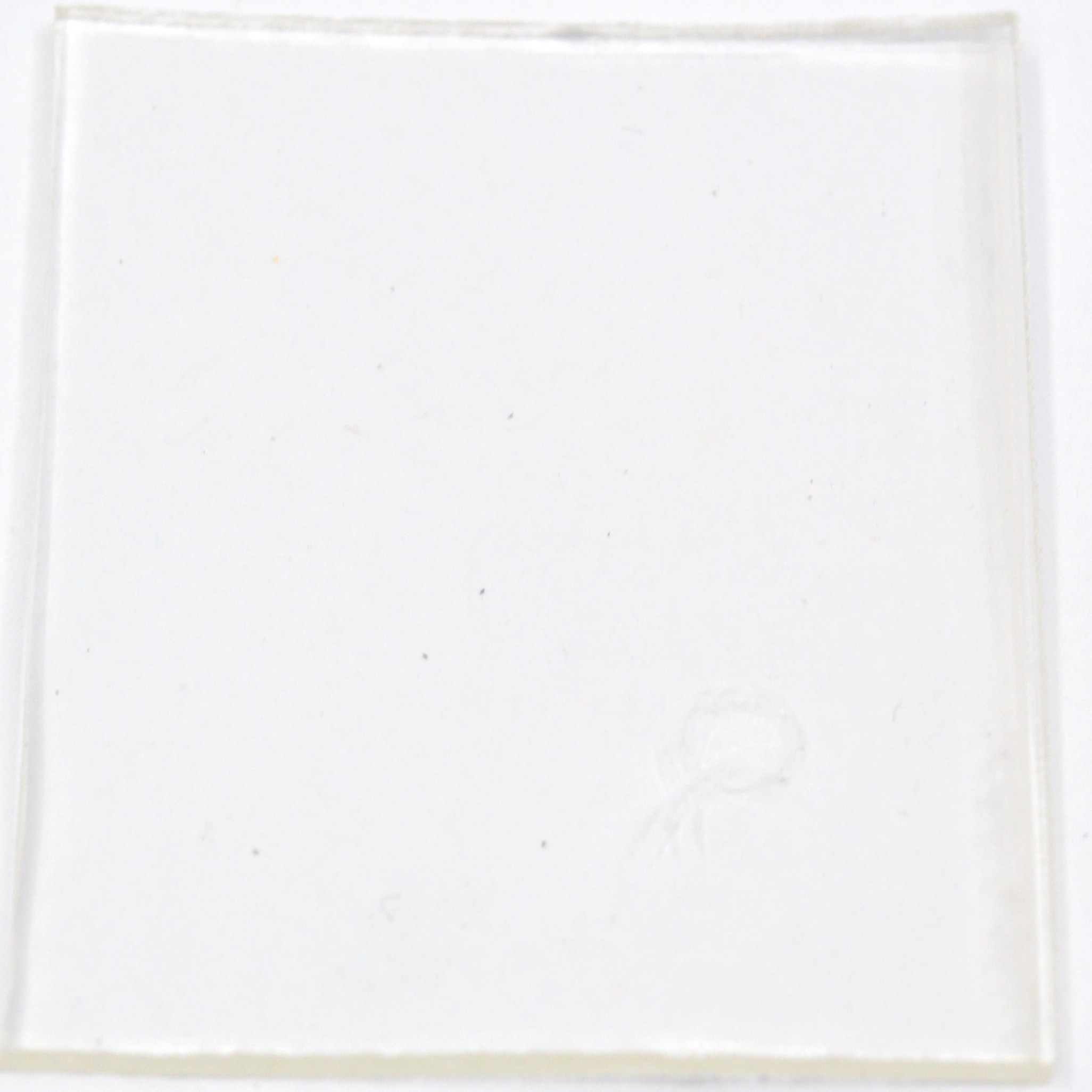

1.3
未添加
|
3.8
市售品
|
1.5
Eversorb®
|
※ 数值越低代表初始色相越浅。Eversorb® 几乎贴近未添加基材水平，市售品则明显偏黄。
未添加
|
市售品_0.6%
|
Eversorb®_0.6%
|
|

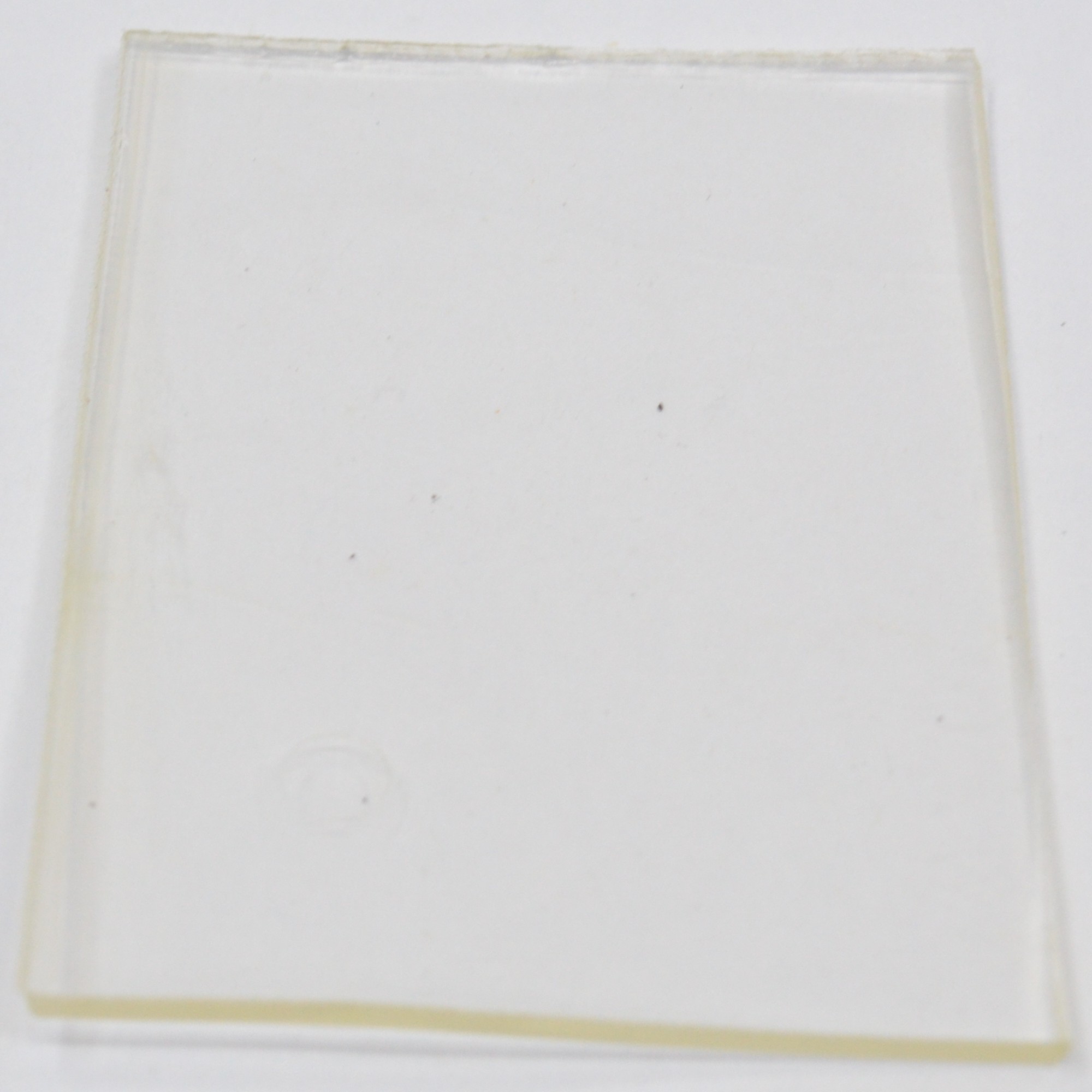

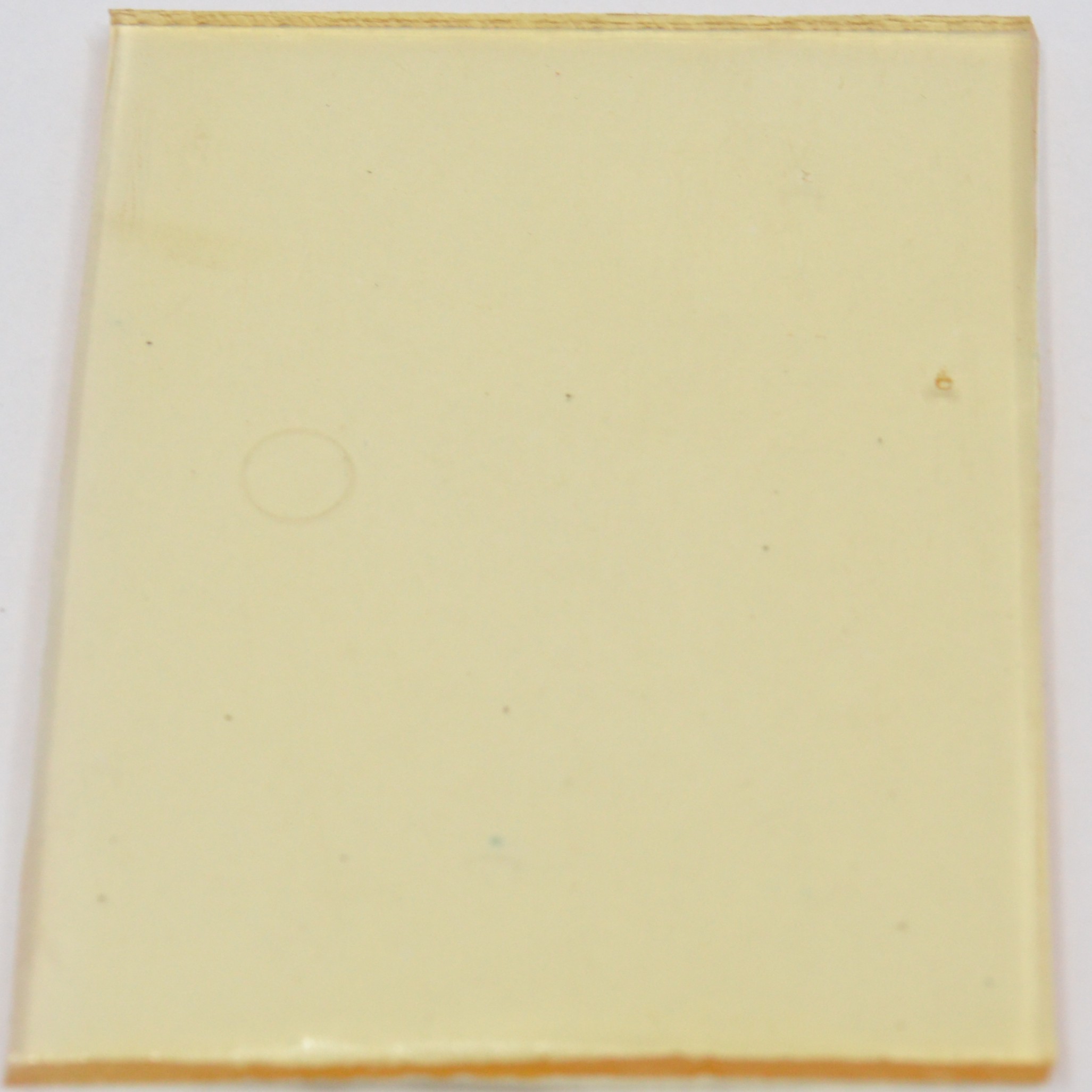

22.7
未添加
|
2.3
市售品
|
1.5
Eversorb®
|
※ Grey Scale：市售品 3.5 级／Eversorb® 4 级。Eversorb® 在耐候测试中 ΔE 与 Grey Scale 均优于市售品。

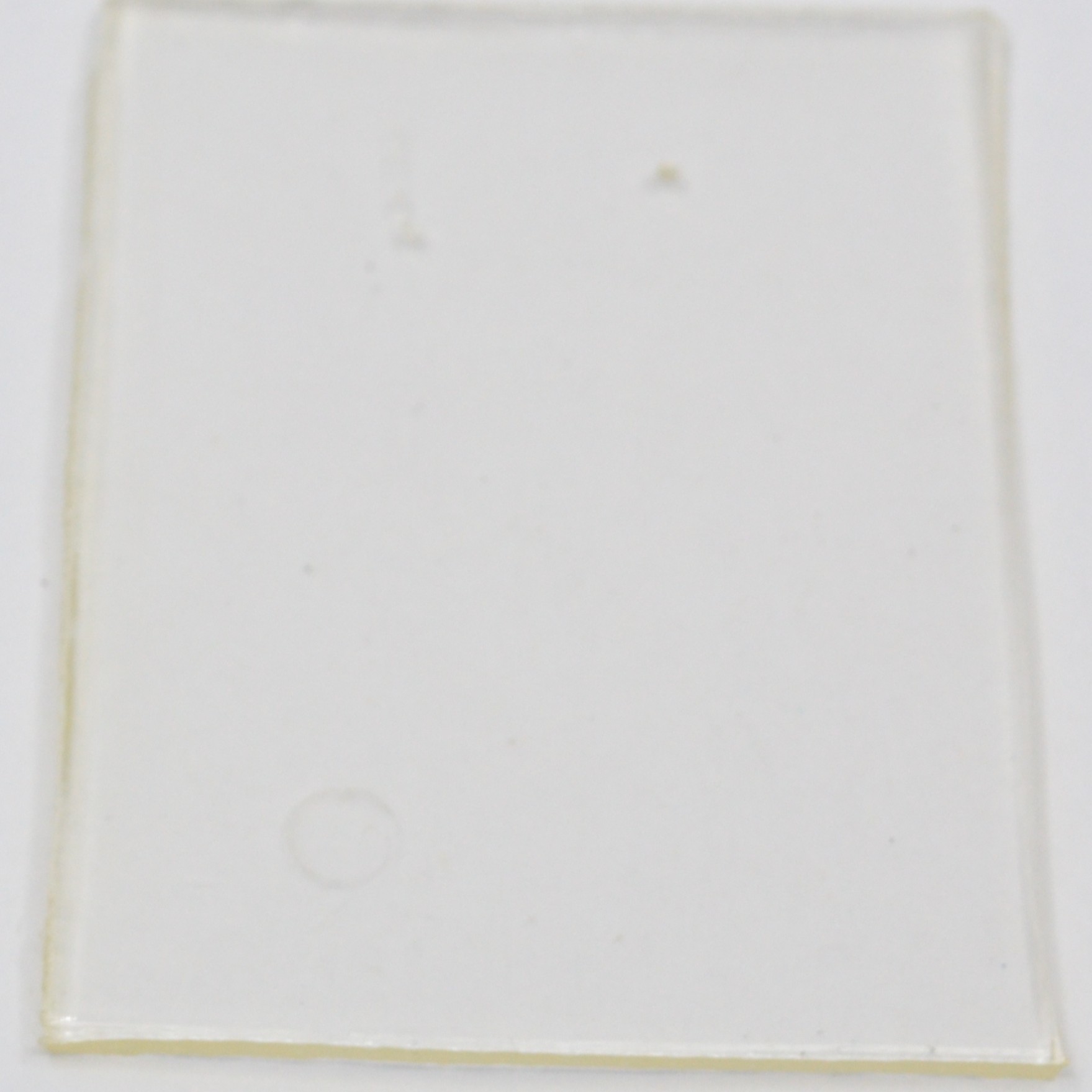

未添加
|
市售品_0.6%
|
Eversorb®_0.6%
|
|

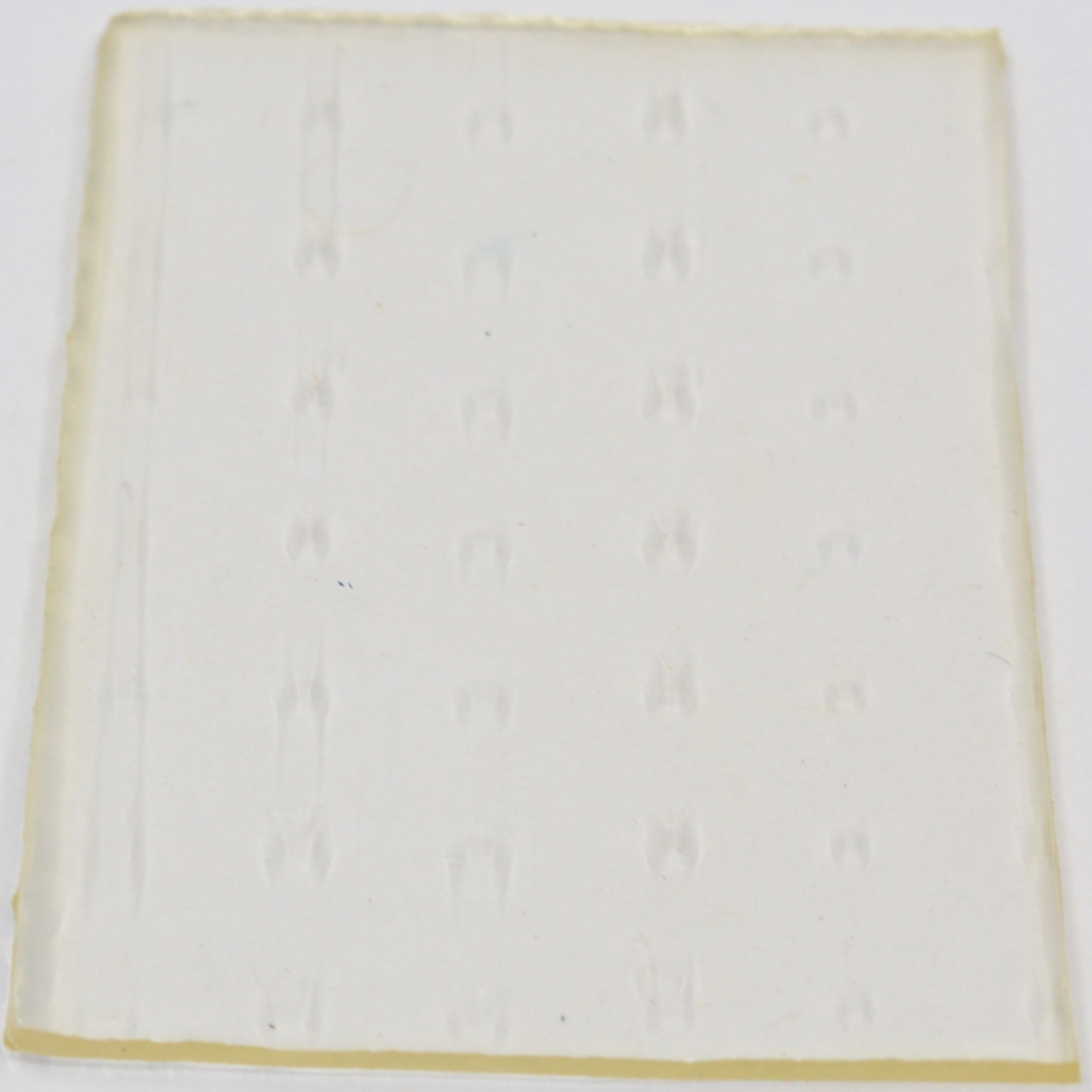

5.1
未添加
|
1.5
市售品
|
1.5
Eversorb®
|
※ Grey Scale 同为 4 级，ΔE 亦相同（1.5）。Eversorb® 耐热表现与市售品打平，两者皆远优于未添加基材。

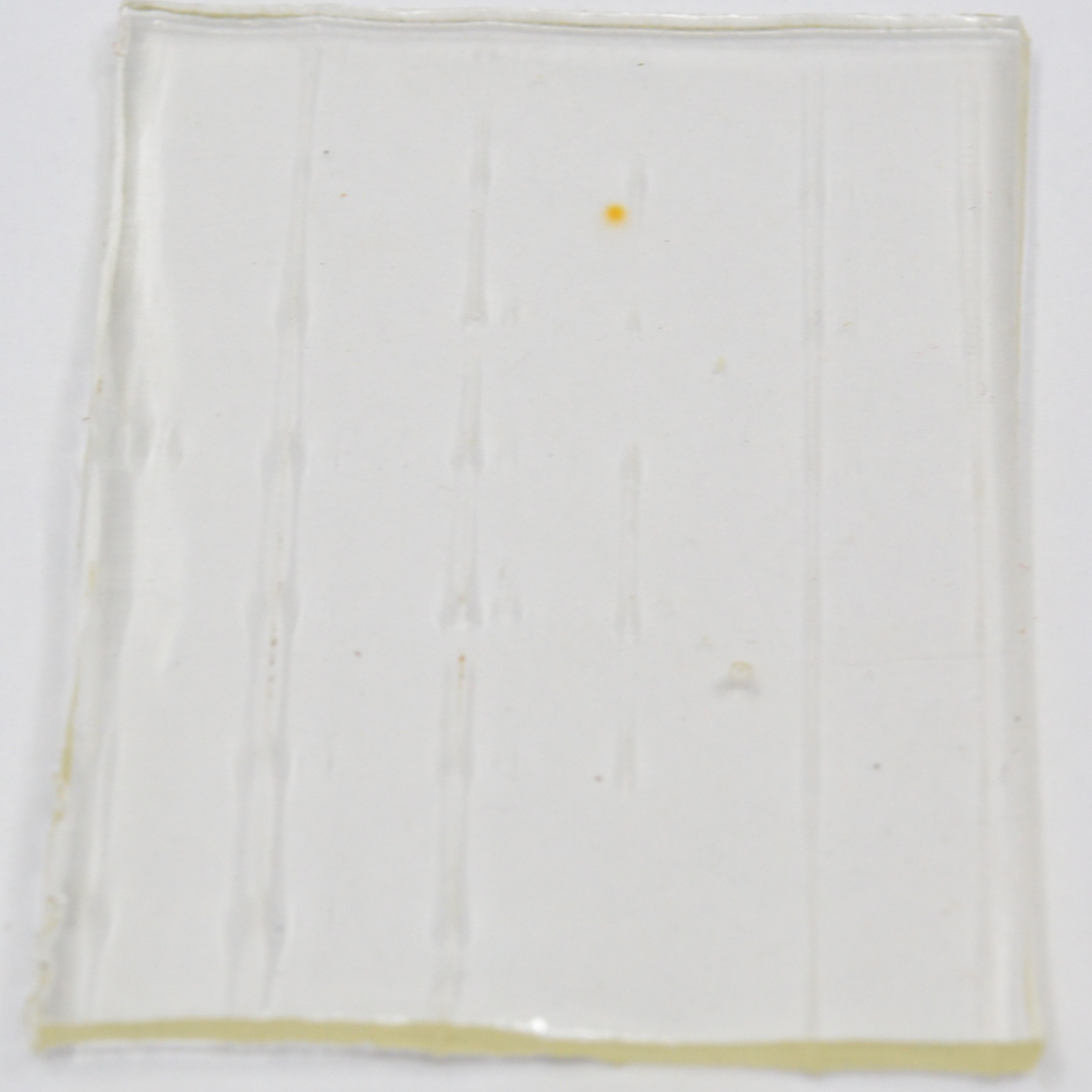

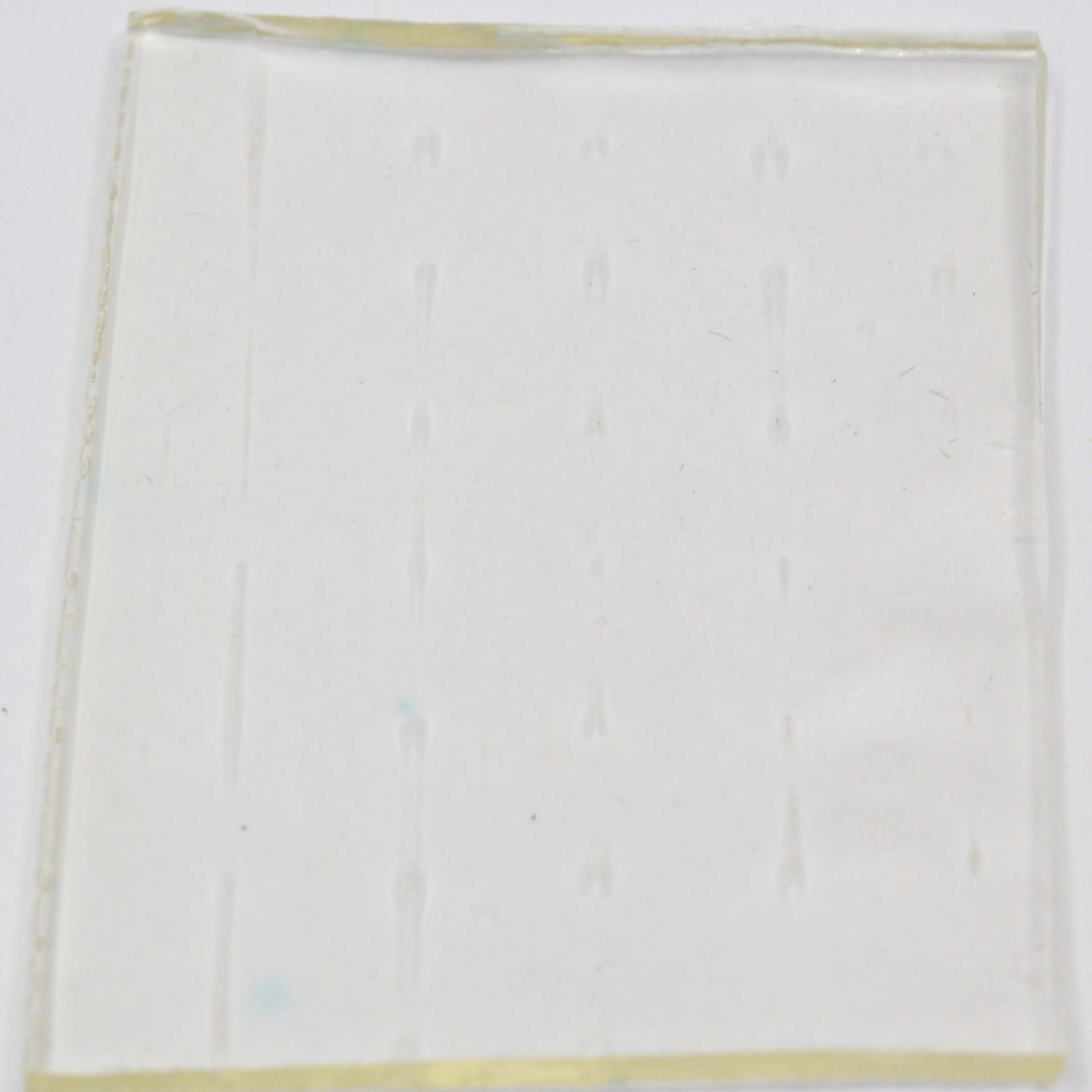

未添加
|
市售品_0.6%
|
Eversorb®_0.6%
|
|
0.5
未添加
|
2.2
市售品
|
0.7
Eversorb®
|
※ Grey Scale：市售品 3.5 级／Eversorb® 4.5 级。市售品添加后酚黄变化反而高于未添加基材，Eversorb® 则维持接近基材水平，验证「不影响酚黄指标」的核心要求。

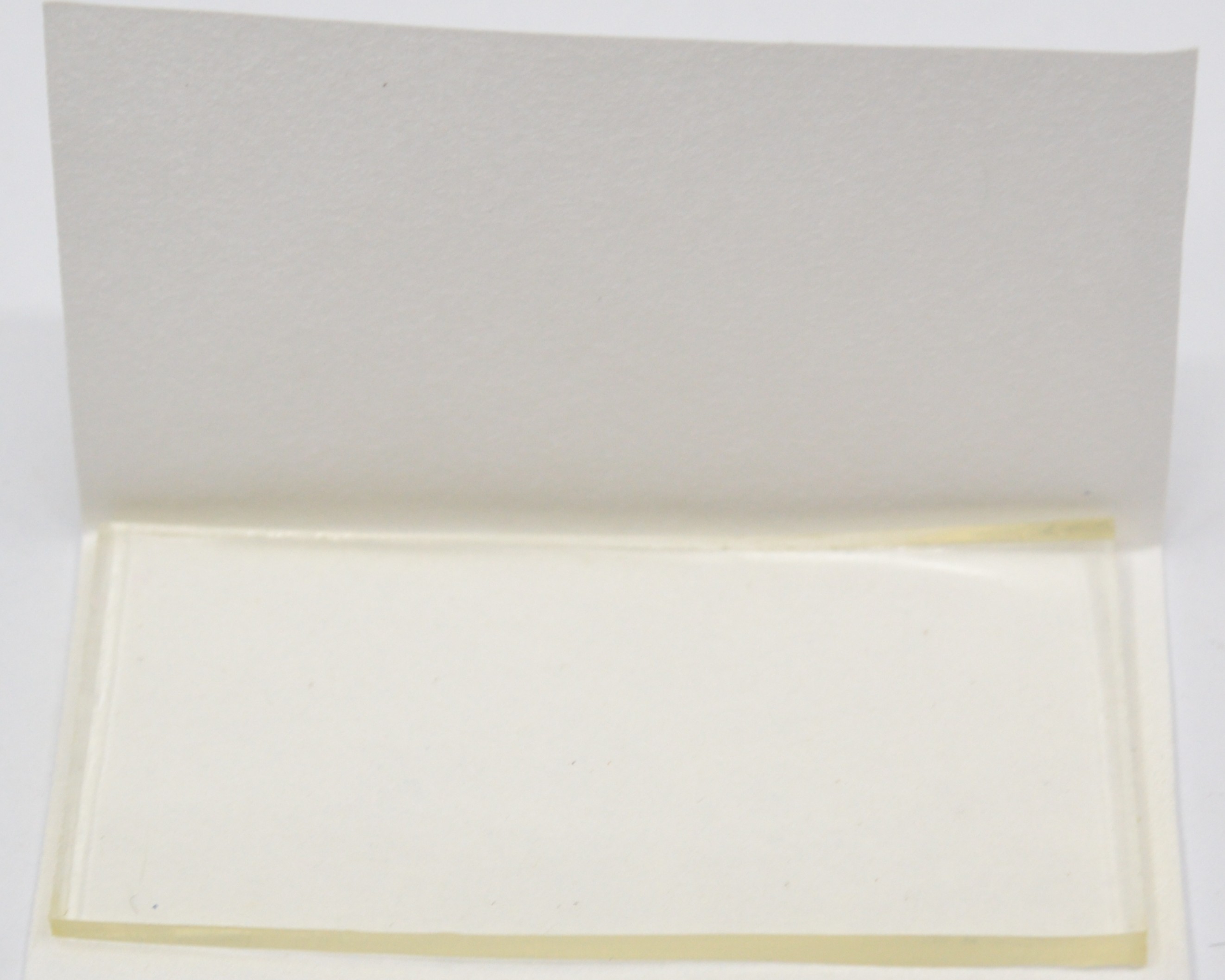

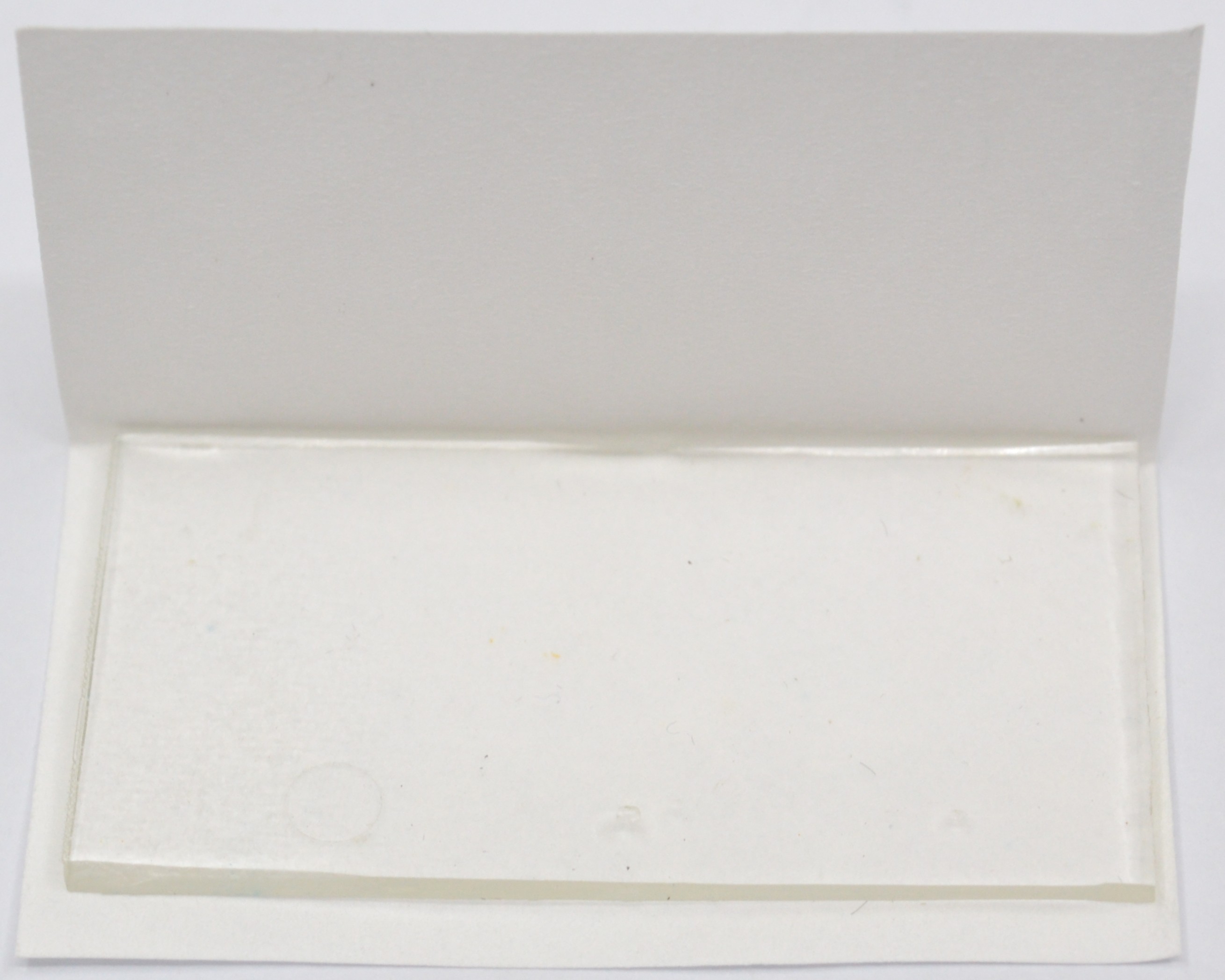

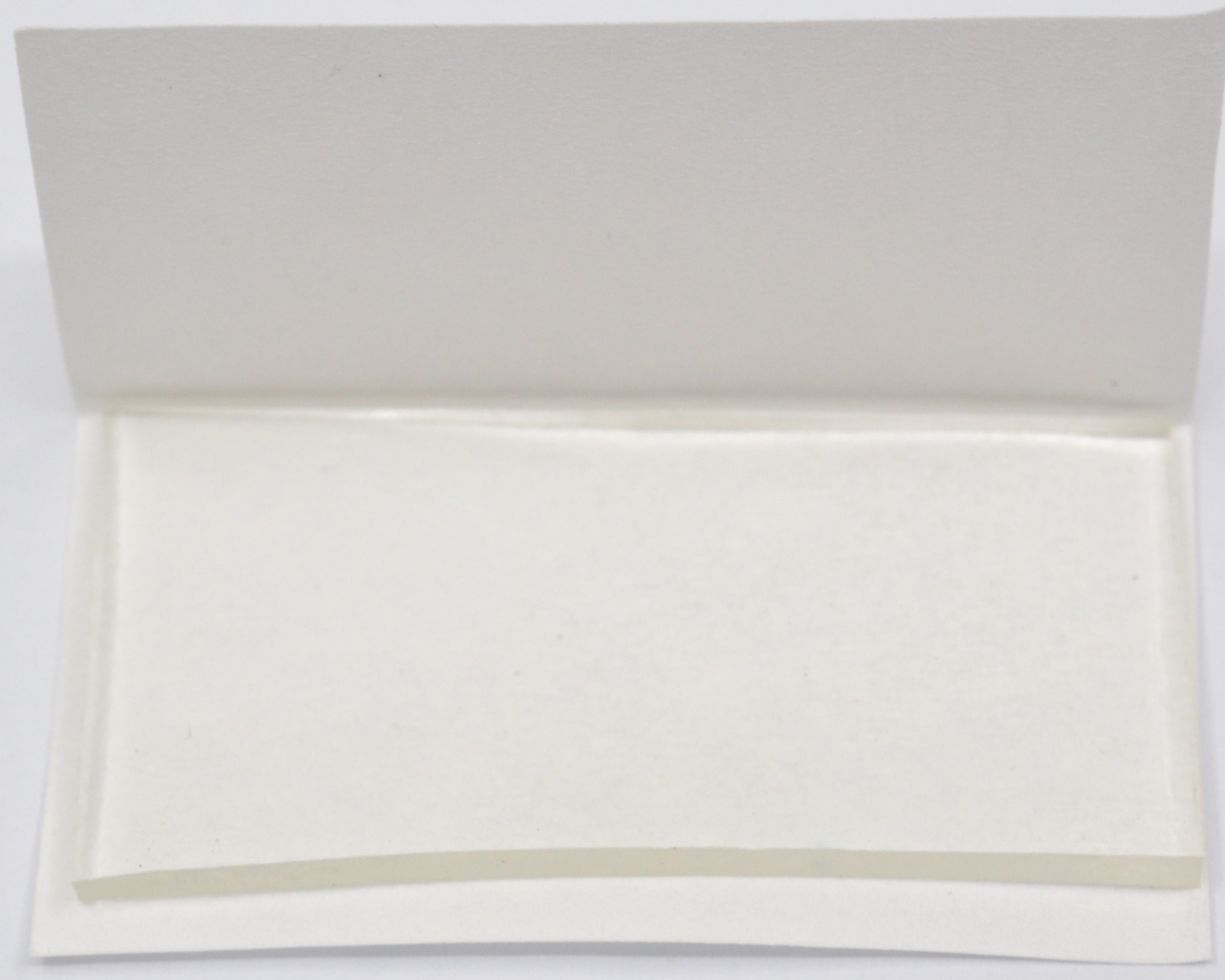

未添加
|
市售品_0.6%
|
Eversorb®_0.6%
|
核心优势一次掌握
|
➤ 极佳低初始色相｜锁定清澈质感
白色粉体添加剂，完全不影响 TPU 透明膜的初始外观，轻松维持材料的高透明度与纯净视觉。 |
➤ 优异耐光黄变｜无惧日光曝晒
高效吸收并阻断紫外线（UV）照射引起的劣化现象，即使长期暴露于阳光下也能维持通透外观。 |
|
|
➤ 良好耐热黄变｜热稳定性升级
有效抑制高温加工及高温使用环境中，因热氧化所造成的黄化变色，提高产品的加工稳定性。 |
➤ 配方安全无冲突｜不干扰酚黄指标
提供优异耐光、耐热防护的同时，不影响酚黄测试表现，帮助研发人员简化配方设计、提升整体良率。 |
|
适用场景
随着鞋材、纺织与皮革市场对「透明感设计」与「高质感外观」的要求持续攀升，TPU 透明膜已成为打造高附加价值产品的核心材料，而越透明纯粹的产品，对初始色相与耐黄变性能的容错率就越低。永光化学「Eversorb® TPU 用光稳定剂」兼具低初始色相、优异耐光耐热性，且不影响酚黄变表现的多重防护优势，综合耐老化能力优于市售品，协助您在维持产品高透明度的同时，有效拉长外观稳定性与使用寿命，提升生产良率、降低客诉风险。永光化学将持续秉持「更用心的化学，更美好的生活」之品牌理念，推出更具前瞻性的材料解决方案，与您携手打造兼具美观、耐久与高质量的机能性产品。
若您有任何产品应用、客制化配方或技术测试需求，欢迎随时与永光化学业务及技术服务团队联络。我们提供完整的应用测试支持，协助您评估 Eversorb® TPU 用光稳定剂 在特定配方体系中的导入可行性。
.png)
.jpg.webp)
.png.webp)
.png.webp)
v.2.png.webp)
