聚氨酯 (PU)：现代工业的关键材料

聚氨酯 (PU) 是一种兼具弹性、耐磨性与设计自由度的高分子材料，在工业与消费性产品中应用极为广泛。其优势在于可依需求调整硬度、柔软度与透明度，满足从高强度结构件到柔软舒适材料的多样需求。在鞋材领域，PU 可用于中底、鞋垫、鞋胶与面料，兼顾轻量化与耐用性；在纺织品中，PU 人造革与 PU/TPU 纤维不仅提升耐磨性，还提供舒适触感与时尚外观。此外，PU 亦广泛应用于泡棉、黏着剂、涂料与密封胶，在家具、汽车内装、建筑与电子产品中扮演重要角色。凭借其多功能与加工灵活性，聚氨酯已成为现代工业与日常生活中不可或缺的关键材料。

PU 广泛应用于泡棉、黏着剂、涂料与密封胶，在家具、汽车内装、建筑与电子产品中扮演重要角色。

(图片来源：vecteezy)

PU 在实际使用中常面临「黄变」问题。由于对紫外线、热、氧及化学物质敏感，材料在长期曝晒或使用后容易由透明或浅色逐渐转为黄褐色，影响外观与质量。想象一下：新买的白色运动鞋穿不到半年鞋底就泛黄、透明手机壳三个月后变得雾黄、原本洁白的沙发逐渐失去光泽⋯⋯这些都是 PU 黄变问题在日常生活中的真实写照。

除了光与热，空气中的氮氧化物 (NOx) 也是造成 PU 污染型黄变的重要因素，尤其在交通密集或都市环境中更为严重。对于 PU 泡棉，若在制程或使用中受高温影响，还可能出现焦心或褐斑，不仅影响外观，更损害消费者对品牌质量的信任！虽然这些问题多不会立即破坏材料结构，但会直接降低产品的价值感与市场竞争力。

创新方案：一剂到位的全面防护

Eversorb® 673N：多重防护、单一方案的革命性产品

Eversorb® 673N 专为 PU/TPU 应用开发，具备多重防护效能，且不含苯酚，符合 RSL 与 SVHC 标准，环保安全。产品外观为淡黄色透明液体，不影响 PU 制品初始颜色，适用于鞋材、纺织、泡棉、黏着剂等多领域应用，能有效提升耐候性与外观稳定性。

主要效能特色

1 提供 PU 优异耐候保护

Eversorb® 673N 独特配方具备优秀的抗紫外线能力，有效降低加工与使用过程中的黄变风险，大幅提升产品耐候性与外观保持力。

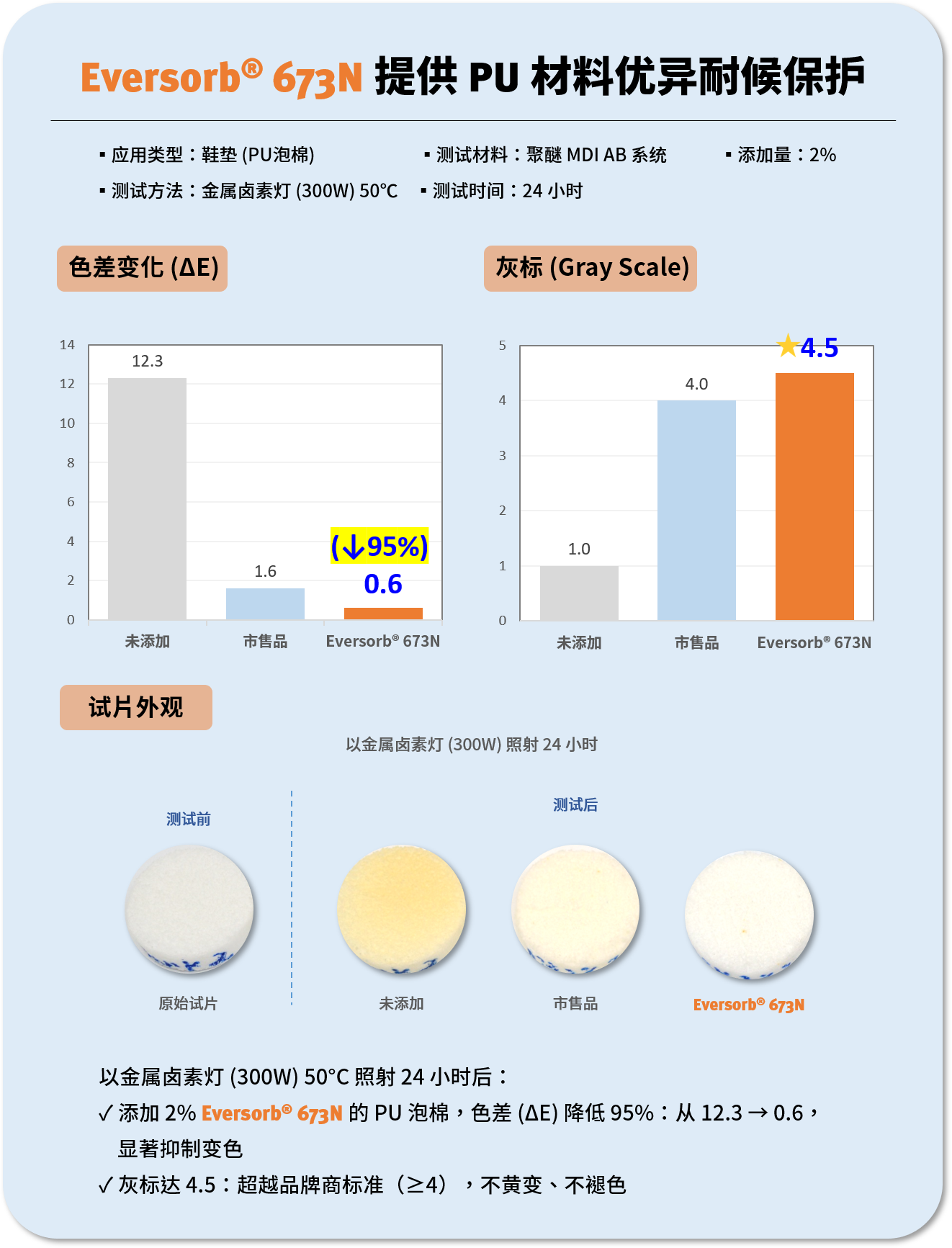

ℹ 金属卤素灯 (300W) 50°C 照射 24 小时测试验证：

✓ 色差指数 (ΔE) 降低 95%：从 12.3 降至 0.6，大幅抑制黄变

✓ 灰标达 4.5：超越国际品牌商耐候标准 (≥4)，不黄变、不褪色

(测试条件： PU 鞋垫、聚醚 MDI AB 系统、添加量 2%、测试时间 24 小时)

⭐ 突破性表现：灰标 4.5 — 超越品牌商严格耐候标准 ⭐

2 有效防止 PU 泡棉焦心

Eversorb® 673N 有效抑制因高温及氧化产生的焦心与烧焦斑点，维持 PU 洁净外观与质量，特别适合床垫、沙发及家饰等长期使用产品。

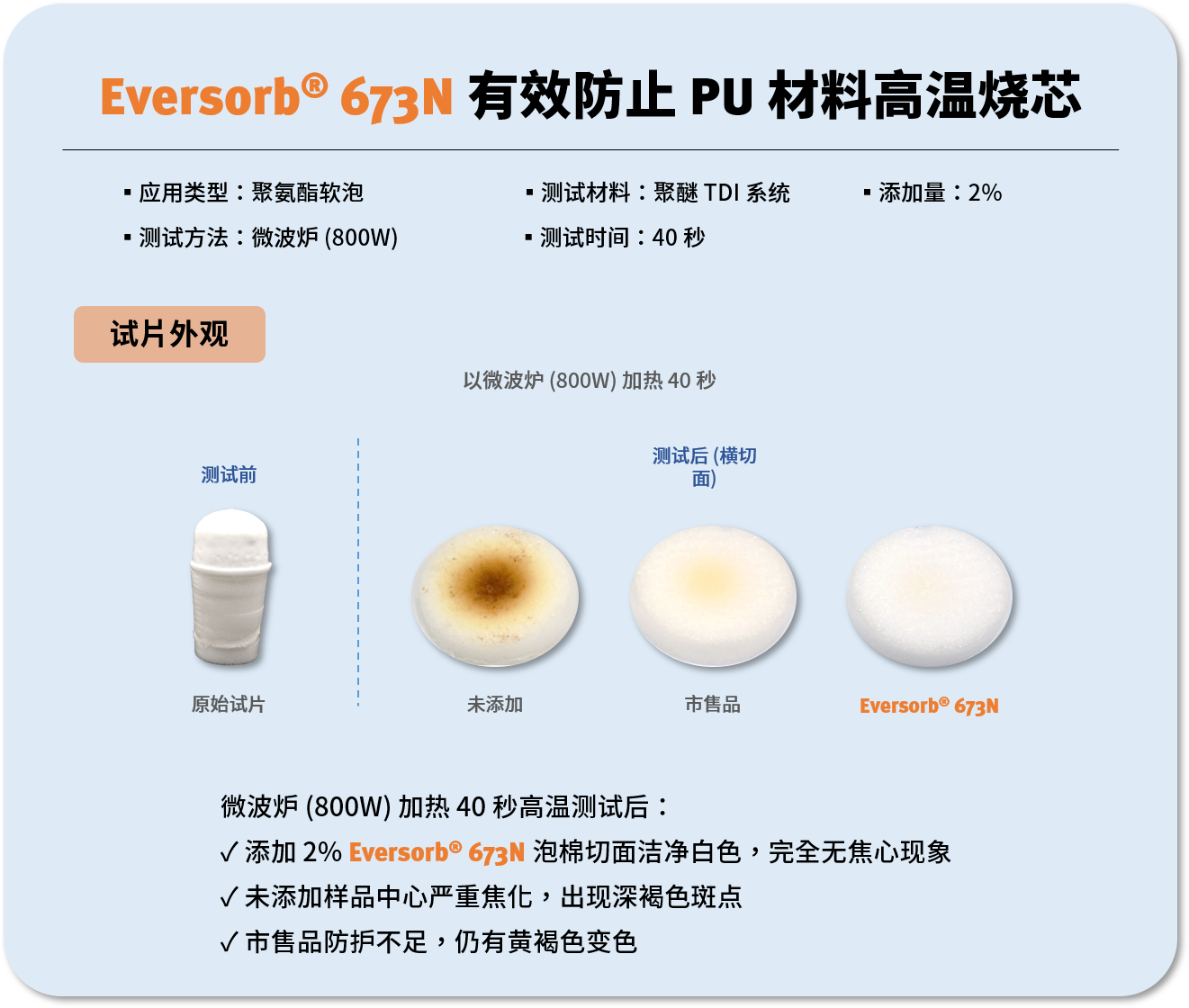

ℹ 微波炉 (800W) 加热 40 秒高温测试:

✓ 泡棉切面洁净白色：完全无焦心现象

✓ 未添加样品严重焦化：中心出现深褐色斑点

(测试条件：聚氨酯软泡、聚醚 TDI 系统、添加量 2%、测试时间 40 秒)

3 卓越抗 NOx 效果

Eversorb® 673N 能显著减少因氮氧化物导致的污染型变褪色，特别适合应用于会暴露于户外环境的产品，如鞋材、建筑膜材与纤维布料。

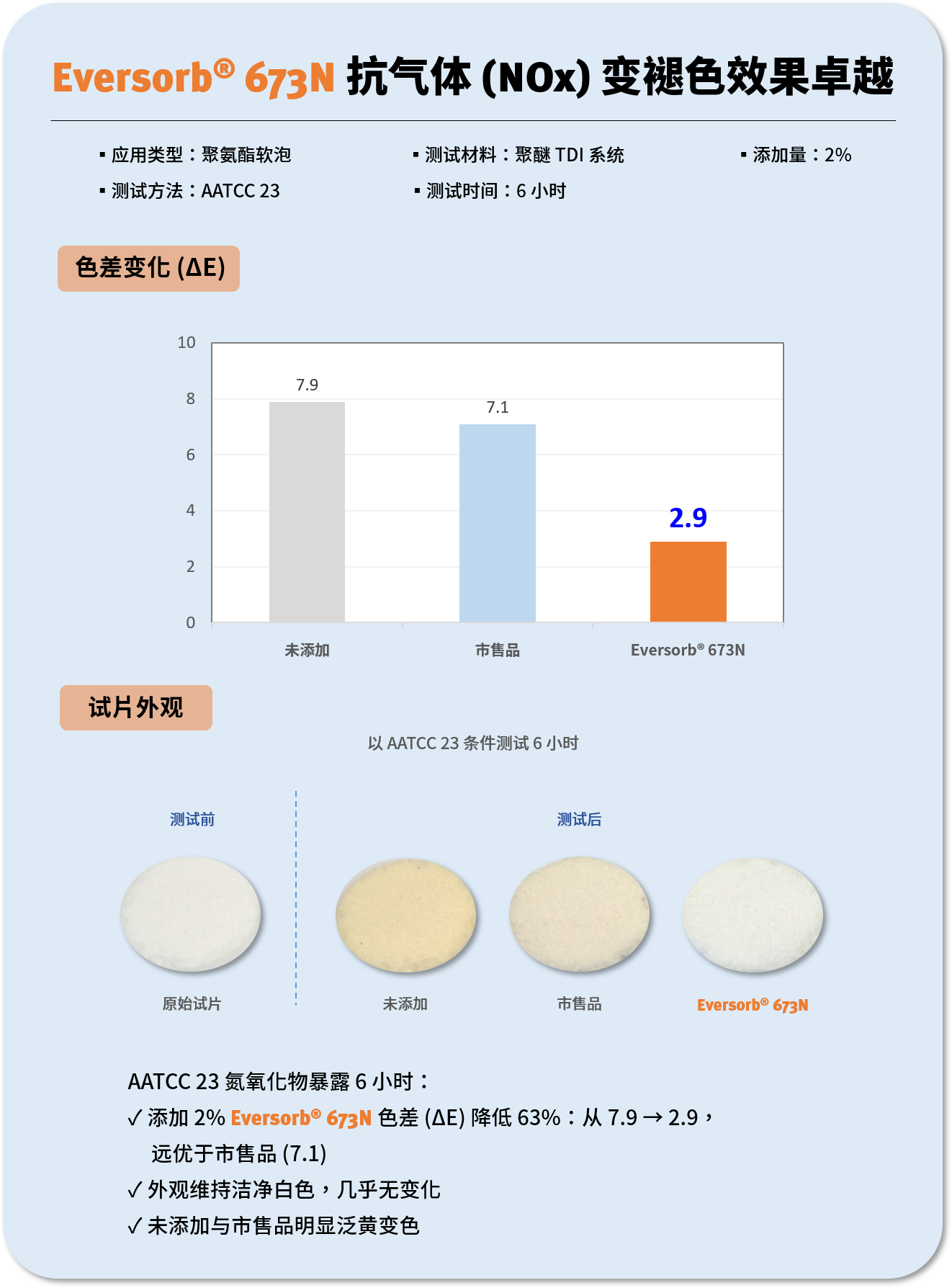

ℹ AATCC 23 氮氧化物暴露 6 小时测试:

✓ 色差 (ΔE) 降低 63%：从 7.9 降至 2.9，远优于市售品 (7.1)

✓ 外观维持洁净白色：有效抑制 NOx 污染型黄变

(测试条件：聚氨酯软泡、聚醚 TDI 系统、添加量 2%、测试时间 6 小时)

全方位应用：从鞋材到建材的完整守护

Eversorb® 673N 适用于多种 PU/TPU 应用场景，为不同产业提供全面的抗黄变防护。从消费性产品到工业材料，从室内应用到户外环境，都能提供稳定可靠的保护效果：

全面防护一剂到位，成就产品永续价值

「聚氨酯专用全效抗黄变解决方案 Eversorb® 673N」透过创新配方设计，将抗紫外线、耐热、防焦心与抗 NOx 功能集于一身，彻底解决 PU/TPU 在加工与使用过程中的黄变困扰。相较传统多助剂搭配方式，Eversorb® 673N 不仅简化配方设计与管理，更避免兼容性问题，确保长效稳定。凭借环保、安全与多重保护，为 PU 鞋材、纺织、泡棉、黏着剂与弹性体等多元应用提供全方位守护，提升品牌市场竞争力与产品价值。

Eversorb® 673N 提供 PU 材料全方位守护，协助品牌提升市场竞争力与产品价值。

(图片来源：vecteezy)
